20:45 Нанобиокремнезем: влияние на прочность и структуру |

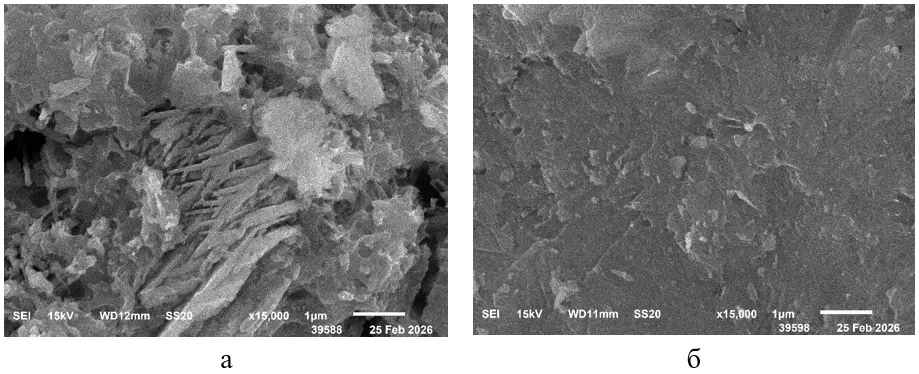

В продолжение публикации о получении и влиянии нанобиокремнезема, полученного сонохимическим методом из золы рисовой соломы, на прочность цементного камня, есть, что дополнить. Как указано в упомянутой публикации, прочность в возрасте 1 и 28 суток при максимальной в условиях эксперимента дозировке 1,72% (по сух.) от цемента возросла более, чем в два раза. Подозрительно много. Сами даже засомневались. Однако, SEM-анализ успокоил - это не ошибка. Просто взгляните на сравнение двух структур цементного камня: а - контрольный, без добавки НБК; б - с добавкой НБК в количестве 1,72%  Невооруженным глазом видно (не считая увеличения х15000), что микроструктура бездобавочного цементного камня (а) представлена новообразованиями разнообразной морфологии, формы и плотности. В целом, структура кластерная, рыхлая (при том, что В/Ц=0,35, напомню). Совершенно иная картина при таком же увеличении предстает для цементного камня с НБК (б). Структура плотная, стекловидная. Представлена мелкокристаллическими кристаллогидратами, по-видимому, низкоосновными гидросиликатами кальция типа C-S-H (что, к слову, позже подтвердил рентгенофазовый анализ). На фото приведены характерные структуры соответствующих образцов. В качестве вывода можно отметить, что влияние НБК не только и не столько идет по пуццолановому механизму (связывание гидратной извести в нерастворимые соединения), сколько на фазообразование и как, следствие, на качество структуры и плотность упаковки. |
|
|
| Всего комментариев: 0 | |
